一、開發背景

2021年10月，國務院頒布《2030年前碳達峰行動方案》，明確提出提升城鎮建筑和基礎設施運行管理智能化水平，加快推廣供熱計量收費和合同能源管理；2023年2月，國務院印發《數字中國建設整體布局規劃》，文中提到加快數據采集終端、表計、控制器等感知終端應用部署，建設提供環境監測、信息追溯、狀態預警、標識解析等服務的平臺。智慧供熱系統作為數字技術在公用事業行業的實質性探索，得到了政策上的支持和鼓勵，由此，三劍智慧供熱云平臺應運而生。

二、智慧供熱云平臺

1、平臺綜述

依托公司30年來在供熱、供水、配電等領域的設備設計、制造、運行和管理經驗，遵循“一站式管理”的原則，奔著實現“數字經濟”的目標，公司開發了一款綜合管理平臺：三劍智慧供熱云平臺。平臺運用物聯網、大數據、融合通訊、GIS等現代ICT技術將熱源、換熱站、管網、終端等數據以及各類相關設備集中管理，實時監測運行數據，遠程調控設備參數，實現供熱系統安全、舒適、高效、節能運行的目的。

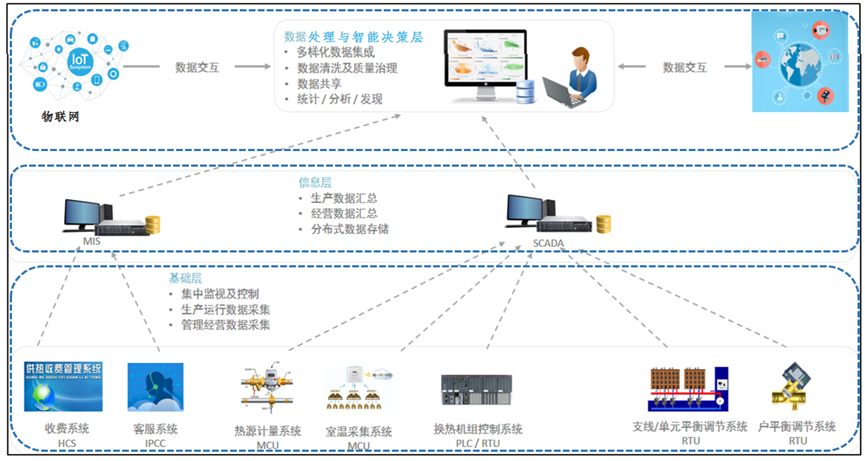

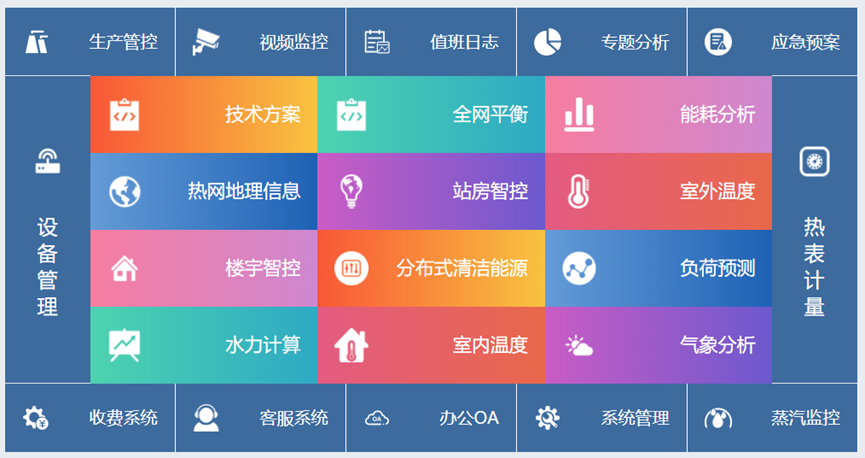

2、系統架構

3、全流程解決方案

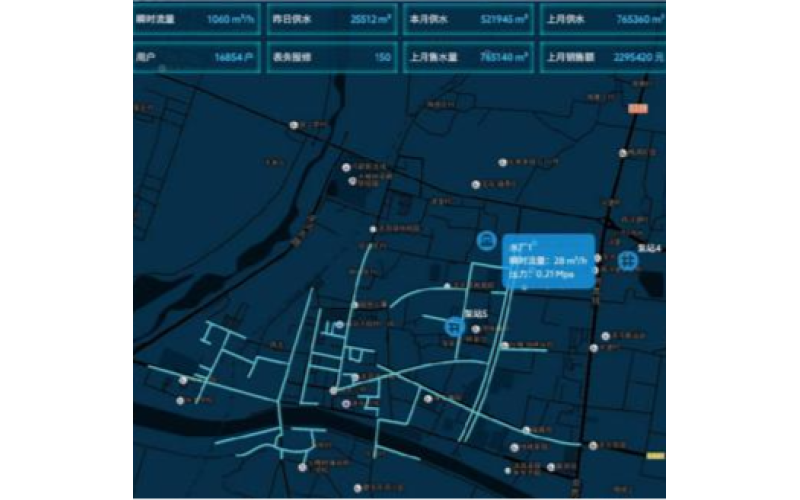

（1）熱網監控平臺

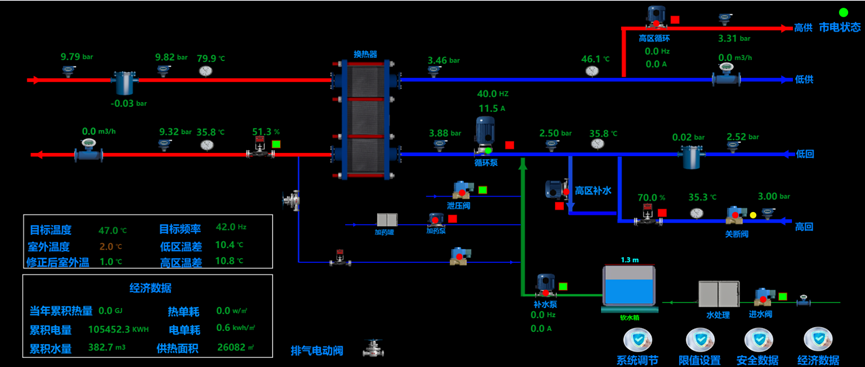

熱網監控平臺能夠全面監控供熱系統運行全流程，實現熱源、換熱站自適應運行管控和輸配管網以及終端用戶的實時監測，借助溫度計、壓力表、熱表、流量計等底層設備掌握系統運行情況，通過有線或無線的通訊方式傳輸至平臺，直觀地展示在平臺上，以幫助運行人員進行分析和調控。同時平臺還具備故障報警功能，設備超限運行時第一時間將報警信號傳至監控平臺，保證運行安全。

（2）綜合管理平臺

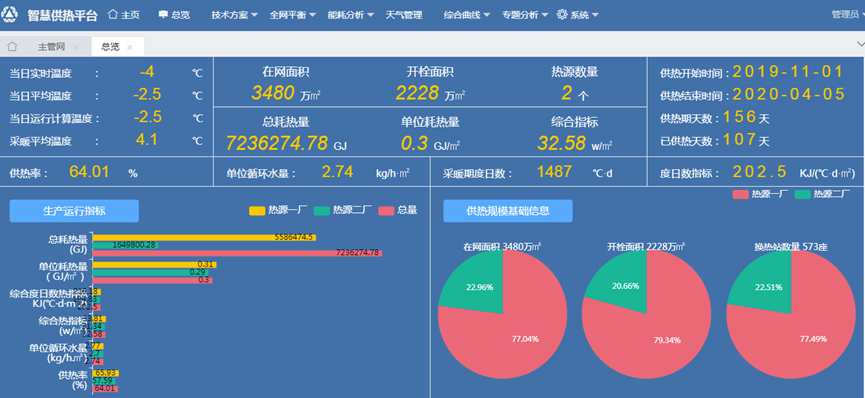

綜合管理平臺能夠?qū)崿F(xiàn)一站式管理，接入和展示相關數據并進行分析，為管理、調控和決策提供依據，平臺具備以下幾大功能板塊：

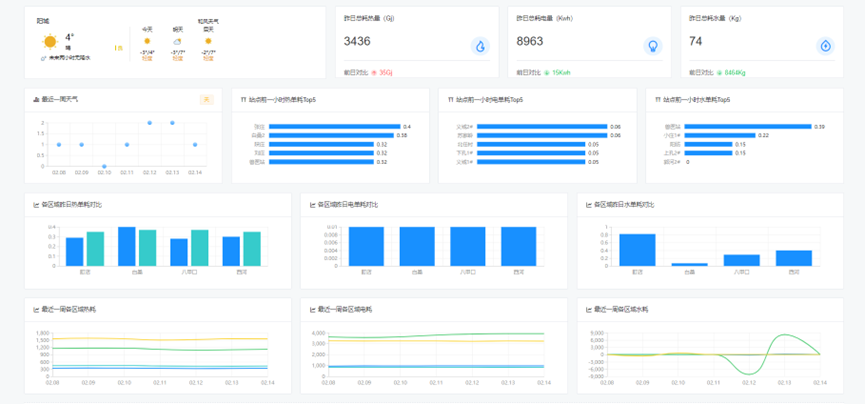

能耗分析，提供多維度分析水、電、熱等生產指標的用量、單耗，幫助管理者加強對供熱運行的節能管控，提升公司的能源管理水平和能源利用率；

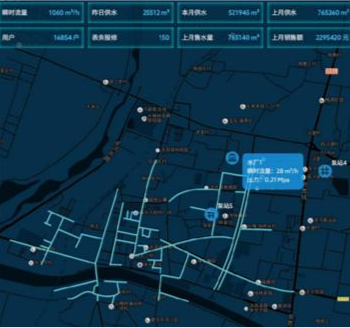

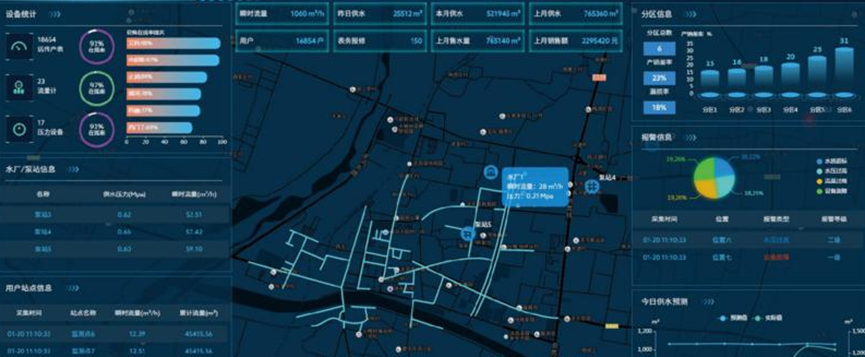

氣象數據采集與GIS地理信息系統相結合，進行可視化展示，實現對地域天氣的精準掌控；

設備管理能夠?qū)ΜF(xiàn)場基礎設備進行全生命周期管理，做到精準定位、提前預警、及時報警，以精細化管控保障系統設備始終高效運行；

室內溫度采集作為供熱調節的“眼睛”，及時掌握終端用戶的室溫情況，能夠幫助管理者判斷系統平衡情況，指導調度中心進行科學調控，避免過熱或欠熱現象發生，實現科學供暖、按需供暖、均衡供暖；

虛擬供熱公司即根據公司長久以來總結的經驗構建了專屬的“大數據方案庫”，能夠針對熱網面臨的常規問題，自動檢索出對應的解決方案并生成處理意見推送至相關負責人，大幅節省人力成本和處理故障的時間成本；

智能巡檢即對熱力管線、管網關鍵點、換熱站等重要設施設備進行巡檢計劃制定、工單提報、問題反饋、信息匯總到結項審核的閉環管理；

運行管理通過數據融合、業務融合，運用靈活的公眾號、小程序等手段，解決供熱企業數據交換和應用服務協同的問題，降低企業運營管理的難度。

（3）生產調度平臺

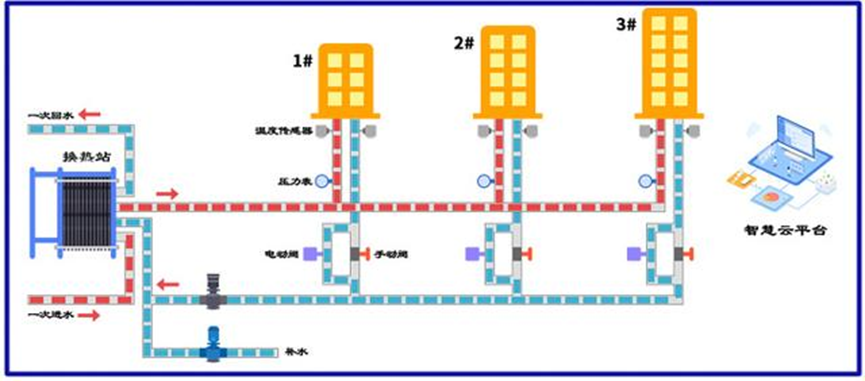

生產調度平臺即調度中心，集合了所有的現場設備數據、運行狀況、熱用戶檔案、水力計算、熱負荷預測、客服中心、收費系統等，相當于整個供熱系統的中樞神經，對上傳的數據進行分析，結合熱網自適應運行策略，給出循環泵、補水泵、電動調節閥等設備的調控指令，根據運行工況自動調整，節省人力、物力，同時有效解決熱網換熱站間的耦合問題和調節延遲滯后問題，實現管網水力平衡、均衡供熱。

（4）移動辦公平臺

用戶可以通過手機APP、公眾號、小程序、短信等方式同步輔助，實現實時查看數據、按時接收運行報告、故障預警信息提示等功能，不受時間、地點的限制，讓管理者時刻掌握供熱管網運行情況。
