一、產品分類及組成

1、鏈條鍋爐：

燃燒：引風機控制柜、鼓風機控制柜、爐排機控制柜

輔機：上煤機控制柜、除渣機控制柜

換熱站：循環泵控制柜、補水泵控制柜

集中控制：傳感器、中央控制柜、操作系統

2、流化床鍋爐：

引風機控制柜、一次風機控制柜、二次風機控制柜、給煤機控制柜

3、燃?xì)忮仩t：

鼓風機控制柜

二、工作原理

    鍋爐房自動控制系統分為三個層面，分別是由中央控制柜和操作系統構成的管理層，可以對鍋爐的運行進行集中監控、統一調度，實現對鍋爐的遠程控制；由循環泵控制柜、鼓風機控制柜、引風機控制柜、上煤機控制柜、除渣機控制柜、風機控制柜、給煤機控制柜和爐排機控制柜等構成的現場控制層，一方面與中央控制柜進行通訊，接收控制指令，一方面與控制柜通訊，控制設備啟停及電機的轉速設定；由各種傳感器構成的現場數據采集層用于采集鍋爐運行過程中各種信息，輔助操作人員進行科學控制。

三、功能及作用

功能：

  監測功能

  安全運行報警功能

  聯鎖保護功能

  手動/自動控制功能

  集中/就地切換，計算機自動/手動無擾動切換功能

  故障檢測與診斷功能

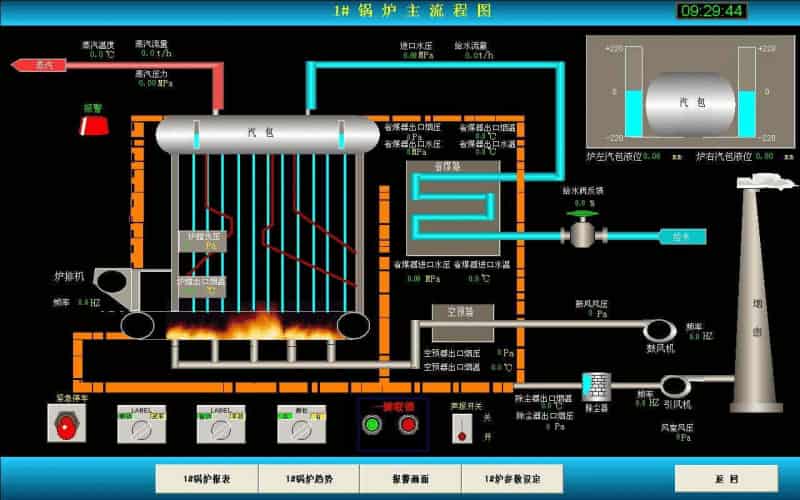

  操作軟件監控、報表、趨勢、報警功能

作用：

1、精準控制、高效節能

    鍋爐房自動控制系統采用借助各種傳感器對鍋爐出水壓力、爐膛溫度、爐膛負壓、鼓風機風壓、煤倉煤位、煙氣含氧量等信息進行監控，根據系統設定自動調整各設備運行參數，控制更加精準，有效避免人工操作因經驗不足、專業知識欠缺導致的能源浪費現象，系統設備高效運行使能源有效利用，.大限度節約能源。

2、科學管控、安全穩定

    鍋爐房自動控制系統利用中央控制柜和計算機不斷積累調控經驗，總結出一套科學的控制方案，自動計算出煙風系統的.佳風煤比，保證燃料完全燃燒，熱損失達到.小，還可以調節引風量與鼓風量相適應，將爐膛負壓控制在一定范圍之內，保證鍋爐燃燒的安全性。

四、典型案例

    2008年山西潞安礦業集團公司與我公司就李村煤礦工業場地鍋爐輔機設備采購項目達成合作，為其提供鍋爐房自動控制系統設備以及設計、施工調試等服務，該項目中鍋爐為鏈條鍋爐。

    該項目的鍋爐房自動控制系統主要由循環泵控制柜、鼓風機控制柜、引風機控制柜、上煤機控制柜、除渣機控制柜、爐排機控制柜、各種傳感器以及中央控制柜等組成。系統可以對鍋爐房各設備運行參數進行實時監測，中央控制柜還可以進行遠程控制啟停及參數設定，同時還具備安全運行報警功能、聯鎖保護功能、手動/自動控制功能、集中/就地切換、計算機自動/手動無擾動切換、故障檢測與診斷等功能。整套系統可以實現無人值守，自動控制，大幅節省企業人力成本支出；系統借助變頻器內置的PID控制器對數據進行運算，計算出科學的控制方案，不僅使燃料燃燒更加充分，大幅節約能源，還可以保證鍋爐房系統安全穩定運行。

    該項目的鍋爐房自動控制系統在建設前期經過嚴密計算、科學設計，各種設備及元器件均選用國內外知名品牌，確保系統高效耐用，后期調試完成后項目交付至今運行情況良好，未出現較大系統故障，完全滿足該企業生產生活的需要。
